自動化機械加工類型：精密制造車削的原理與操作

精密制造車削是利用數控車床對旋轉的工件進行切削加工，以獲得所需形狀和尺寸的零件。數控車床通過預先編制好的程序來控制刀具的運動軌跡和切削參數，從而實現高精度的加工。

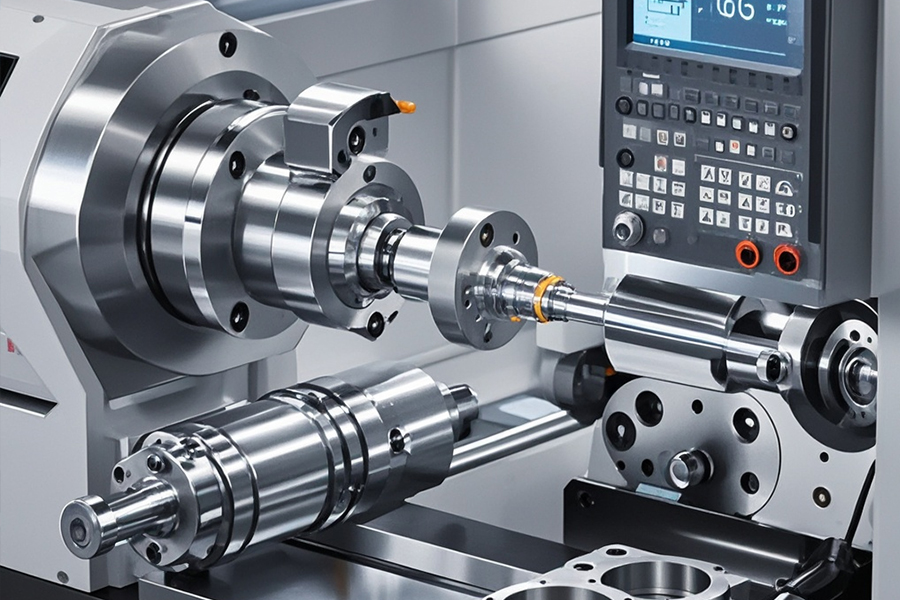

數控車床主要由機床本體、數控系統、驅動系統和輔助裝置等組成。機床本體包括床身、主軸箱、刀架、尾座等部件，為加工提供了基礎支撐。數控系統是數控車床的核心，它接收編程指令，并將其轉化為控制信號，驅動機床各部件進行精確的運動。驅動系統包括主軸驅動和進給驅動，分別控制主軸的旋轉和刀具的進給運動。輔助裝置則包括自動換刀裝置、冷卻系統、排屑系統等，為加工提供了必要的輔助功能。

在精密制造車削過程中，刀具沿著工件的旋轉軸線進行直線或曲線運動，對工件進行切削。刀具的切削參數包括切削速度、進給速度和切削深度等，這些參數的選擇直接影響到加工質量和效率。通過合理選擇切削參數，可以實現高效、高精度的加工。

精密制造車削的操作步驟

1. 編程準備

在進行精密制造車削之前，需要進行編程準備。首先，根據零件的圖紙和加工要求，確定加工工藝和刀具路徑。然后，使用數控編程軟件編寫加工程序，將加工工藝和刀具路徑轉化為數控系統能夠識別的指令代碼。在編程過程中，需要考慮到刀具的半徑補償、切削參數的選擇、加工順序等因素，以確保加工質量和效率。

2. 工件裝夾

將待加工的工件裝夾在數控車床上，確保工件的位置和方向正確。工件的裝夾方式有多種，如三爪卡盤、四爪卡盤、彈簧夾頭等，根據工件的形狀和尺寸選擇合適的裝夾方式。在裝夾過程中，要注意夾緊力的大小，既要保證工件在加工過程中不會松動，又要避免夾緊力過大導致工件變形。

3. 對刀操作

對刀是確定刀具在機床坐標系中的位置的過程。在進行對刀操作之前，需要先將刀具安裝在刀架上，并調整好刀具的伸出長度。然后，使用對刀儀或試切法等方法，確定刀具在機床坐標系中的位置。對刀操作的精度直接影響到加工精度，因此需要認真操作，確保對刀準確無誤。

4. 加工操作

在完成編程準備、工件裝夾和對刀操作之后，可以開始進行加工操作。將編寫好的加工程序輸入到數控系統中，啟動機床，數控系統將按照程序指令控制刀具進行切削加工。在加工過程中，需要密切關注機床的運行狀態，如切削力、切削溫度、刀具磨損等，及時調整切削參數，確保加工質量和效率。同時，要注意安全操作，避免發生意外事故。

5. 質量檢測

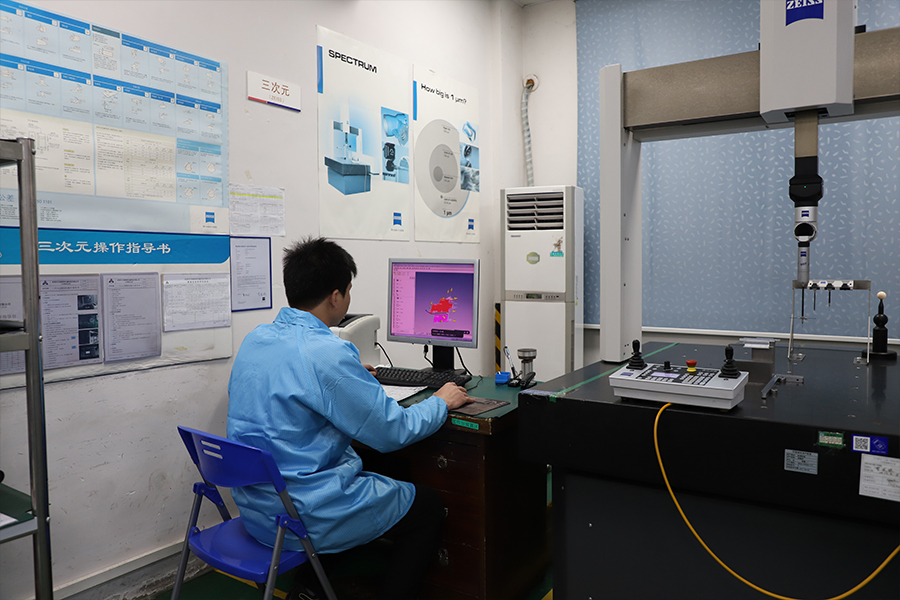

加工完成后，需要對零件進行質量檢測，以確保零件的尺寸精度、形狀精度和表面質量符合要求。質量檢測可以使用量具、三坐標測量?jī)x等設備進行，根據零件的圖紙和加工要求，對零件的各項尺寸和形狀進行測量，并對表面質量進行觀察和評估。如果發現零件存在質量問題，需要及時進行調整和返修，直到零件質量符合要求為止。

精密制造車削作為一種自動化機械加工類型，以其高精度、高效率的特點，為各個領域的制造提供了重要的技術支持。在未來的發展中，隨著自動化技術和數控技術的不斷進步，精密制造車削將在更多領域發揮更加重要的作用。
