機械加工類型之精密制造鏜削：高精度孔加工的關鍵工藝

在機械加工領域，精密制造鏜削是一項實現高精度孔加工的關鍵工藝，它在眾多行業中發揮著不可替代的作用，為復雜精密的零部件制造提供了堅實的技術支持。

精密制造鏜削的原理與特點

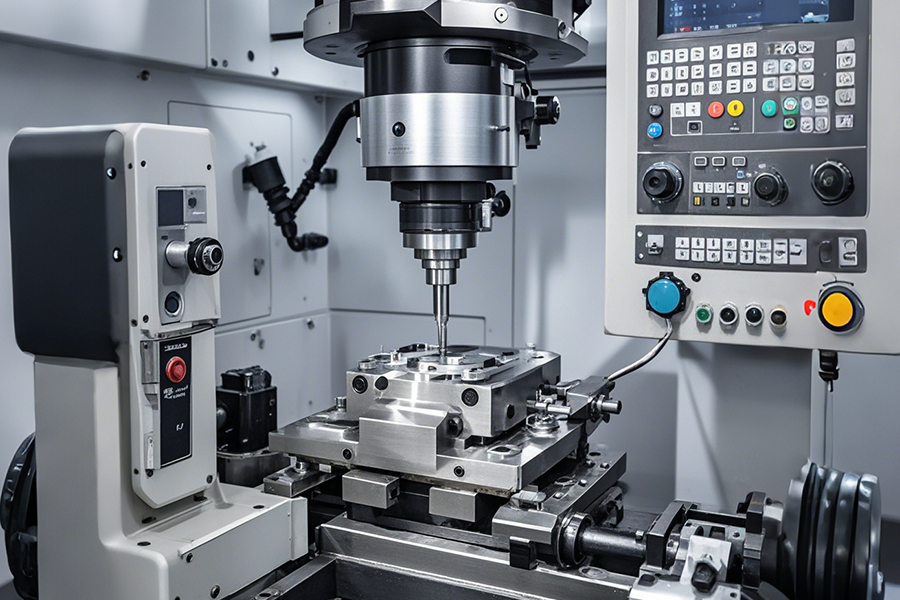

精密制造鏜削是利用鏜刀在鏜床上對工件的孔進行加工的方法。與傳統鏜削不同，數控技術的引入使得整個加工過程更加精確和高效。在數控鏜削中，鏜床通過數控系統精確控制刀具的運動軌跡。

數控系統依據預先編寫的程序，準確地指揮鏜刀在 X、Y、Z 三個坐標軸方向上移動。這使得鏜刀能夠沿著預定的路徑對工件進行加工。同時，數控鏜削可以實現復雜的曲線運動，對于一些非圓形的孔或者具有特殊輪廓的內表面也能進行高精度加工。

鏜刀在加工過程中，以旋轉的方式對工件材料進行切削。其切削速度、進給量等參數都可以通過數控系統進行精確調整。這種精確控制保證了加工精度，能夠?qū)⒖讖焦羁刂圃跇O小的范圍內。而且，數控鏜削還能有效保證孔的圓柱度、直線度和表面粗糙度等質量指標。

數控鏜削在高精度孔加工中的實現方式

• 刀具選擇與調整

  在精密制造鏜削中，刀具的選擇至關重要。針對不同的工件材料和加工要求，需要選擇合適的鏜刀。例如，加工硬度較高的金屬材料時，可能會選用硬質合金鏜刀。刀具的幾何參數，如刃角、刃長等，也會根據孔的尺寸和形狀進行精確設計。

  在加工前，鏜刀需要精確安裝和調整。通過專用的刀具調整裝置，確保鏜刀的中心與鏜床主軸的旋轉中心完全重合。哪怕是微小的偏差，都可能導致加工出的孔出現圓柱度誤差。同時，刀具的伸出長度也需要精確控制，這會影響到加工過程中的切削力和孔徑尺寸。

• 數控編程與路徑規劃

  數控編程是實現高精度孔加工的核心環節。編程人員需要根據孔的尺寸、位置和精度要求，編寫詳細的加工程序。對于多個孔的加工，要合理規劃加工順序，以減少刀具的空行程時間和提高加工效率。

  在路徑規劃方面，要考慮如何使鏜刀在進出孔時平穩過渡，避免產生振動和劃痕。例如，在加工一些深孔時，需要采用合適的啄鉆式加工方式，即鏜刀分段切削，每次切削一定深度后退出孔，以便排屑和冷卻，然后再繼續切削。這種方式可以有效防止切屑在孔內堆積，保證加工精度。

• 誤差補償與質量控制

  在加工過程中，不可避免地會存在一些誤差，如機床的熱變形、刀具的磨損等。精密制造鏜削通過誤差補償技術來減小這些誤差對加工精度的影響。通過安裝在機床上的傳感器，實時監測機床的溫度、振動等參數，數控系統根據這些數據對刀具的運動進行補償調整。

  質量控制也是關鍵環節。在加工完成后，會使用高精度的量具對孔的尺寸、形狀和表面質量進行檢測。如果發現偏差超出公差范圍，會及時分析原因并進行調整。對于批量生產的零件，這種質量控制措施能夠保證每個零件的孔都能滿足高精度要求。

精密制造鏜削在各行業的應用

• 在零件相機制造中，鏡頭座等部件上的高精度孔對于鏡頭的安裝和定位至關重要。精密制造鏜削能夠確保這些孔的精度，使鏡頭安裝后具有準確的光軸，保證相機的成像質量。

• 對于動力傳動部件，如變速箱中的軸孔，需要極高的尺寸精度和圓柱度。數控鏜削加工出的高精度孔可以保證軸與孔的配合精度，減少傳動過程中的能量損失和振動，提高動力傳動效率。

• VCR 配件中的一些孔，如磁鼓的安裝孔等，需要高精度加工以保證磁鼓的旋轉精度和磁帶的讀寫準確性。精密制造鏜削滿足了這些嚴格的要求。

• 在醫療器械領域，像手術器械手柄上的安裝孔，以及一些植入式醫療器械上的孔，其精度直接關系到器械的使用性能和安全性。數控鏜削工藝為這些醫療器械的高質量制造提供了保障。

精密制造鏜削作為高精度孔加工的關鍵工藝，通過先進的技術手段和嚴格的質量控制，在多個行業的精密零部件制造中展現出了巨大的優勢，推動了這些行業的發展。
